จะใช้การเคลือบแบบสอดคล้องกันในชุด PCBA อิเล็กทรอนิกส์ได้อย่างไร?

การเคลือบแบบสอดคล้องเป็นชั้นป้องกันที่ใช้กับชุดประกอบแผงวงจรพิมพ์ (PCBA) เพื่อป้องกันพวกเขาจากปัจจัยด้านสิ่งแวดล้อมเช่นความชื้นฝุ่นสารเคมีและการแปรผันของอุณหภูมิ ในฐานะซัพพลายเออร์แอสเซมบลี PCBA อิเล็กทรอนิกส์ฉันเข้าใจถึงบทบาทที่สำคัญที่การเคลือบผิวที่สอดคล้องกันมีบทบาทในการเพิ่มความน่าเชื่อถือและอายุยืนของอุปกรณ์อิเล็กทรอนิกส์ ในบล็อกนี้ฉันจะแบ่งปันข้อมูลเชิงลึกของฉันเกี่ยวกับวิธีการใช้การเคลือบแบบสอดคล้องในชุด PCBA อิเล็กทรอนิกส์

ทำความเข้าใจการเคลือบผิวที่สอดคล้องกัน

การเคลือบแบบสอดคล้องเป็นฟิล์มโพลีเมอร์บาง ๆ ที่สอดคล้องกับรูปทรงของ PCBA ซึ่งเป็นอุปสรรคระหว่างส่วนประกอบและสภาพแวดล้อมภายนอก มีการเคลือบที่สอดคล้องกันหลายประเภทแต่ละรายการมีคุณสมบัติและแอปพลิเคชันที่เป็นเอกลักษณ์ของตัวเอง ประเภทที่พบมากที่สุด ได้แก่ อะคริลิคซิลิโคนยูรีเทนและอีพ็อกซี่

• การเคลือบอะคริลิค: การเคลือบเหล่านี้ใช้งานง่ายและลบออกทำให้เป็นตัวเลือกยอดนิยมสำหรับการสร้างต้นแบบและแอพพลิเคชั่นต้นทุนต่ำ พวกเขาให้การป้องกันที่ดีต่อความชื้นและฝุ่น แต่อาจไม่เหมาะสำหรับสภาพแวดล้อมทางเคมีที่รุนแรง
• การเคลือบซิลิโคน: การเคลือบซิลิโคนให้ความยืดหยุ่นที่ยอดเยี่ยมและความต้านทานอุณหภูมิสูงทำให้เหมาะสำหรับการใช้งานที่ PCBA สัมผัสกับอุณหภูมิหรือการสั่นสะเทือนที่รุนแรง พวกเขายังให้การป้องกันที่ดีต่อความชื้นและสารเคมี
• การเคลือบยูรีเทน: การเคลือบยูรีเทนนำเสนอการผสมผสานของคุณสมบัติเชิงกลที่ดีความต้านทานทางเคมีและการป้องกันความชื้น พวกเขามักใช้ในแอปพลิเคชันที่ PCBA สัมผัสกับสภาพแวดล้อมที่รุนแรง
• การเคลือบอีพ็อกซี่: การเคลือบอีพ็อกซี่ให้การยึดเกาะสูงและการป้องกันที่ยอดเยี่ยมต่อความชื้นสารเคมีและการเสียดสี พวกเขามักจะใช้ในแอปพลิเคชันที่ PCBA ต้องการการป้องกันในระดับสูงเช่นในการทหารและอิเล็กทรอนิกส์การบินและอวกาศ

การเตรียม PCBA สำหรับการเคลือบแบบสอดคล้องกัน

ก่อนที่จะใช้การเคลือบแบบสอดคล้องกันเป็นสิ่งสำคัญในการเตรียม PCBA อย่างเหมาะสมเพื่อให้แน่ใจว่าการเคลือบคุณภาพสูง ควรทำตามขั้นตอนต่อไปนี้:

1. ทำความสะอาด PCBA: PCBA ควรทำความสะอาดอย่างละเอียดเพื่อกำจัดสิ่งสกปรกฝุ่นละอองฟลักซ์ตกค้างหรือสารปนเปื้อนอื่น ๆ สามารถทำได้โดยใช้สารทำความสะอาดที่เหมาะสมและกระบวนการทำความสะอาดเช่นการทำความสะอาดอัลตราโซนิกหรือการทำความสะอาดสเปรย์
2. การปิดบัง: พื้นที่ใด ๆ ของ PCBA ที่ไม่จำเป็นต้องมีการเคลือบเช่นตัวเชื่อมต่อจุดทดสอบหรืออ่างล้างมือความร้อนควรปิดบังโดยใช้เทปกาวหรือวัสดุปิดบังอื่น ๆ สิ่งนี้จะป้องกันไม่ให้การเคลือบครอบคลุมพื้นที่เหล่านี้และตรวจสอบให้แน่ใจว่าพวกเขายังคงใช้งานได้
3. ตรวจสอบ PCBA: หลังจากทำความสะอาดและปิดบัง PCBA ควรได้รับการตรวจสอบเพื่อให้แน่ใจว่าปราศจากข้อบกพร่องหรือความเสียหายใด ๆ ส่วนประกอบหรือพื้นที่ที่เสียหายใด ๆ ควรได้รับการซ่อมแซมหรือเปลี่ยนก่อนที่จะใช้การเคลือบ

การใช้การเคลือบแบบสอดคล้องกัน

มีหลายวิธีในการใช้การเคลือบแบบสอดคล้องกันรวมถึงการแปรงการฉีดพ่นการจุ่มและการเคลือบแบบเลือก ทางเลือกของวิธีการใช้งานขึ้นอยู่กับประเภทของการเคลือบขนาดและความซับซ้อนของ PCBA และปริมาณการผลิต

• การแปรงฟัน: การแปรงเป็นวิธีที่ง่ายและประหยัดต้นทุนในการใช้การเคลือบแบบสอดคล้องโดยเฉพาะอย่างยิ่งสำหรับ PCB ขนาดเล็กหรือสำหรับแอปพลิเคชันแบบสัมผัส อย่างไรก็ตามอาจใช้เวลานานและอาจไม่ให้ความหนาของการเคลือบแบบสม่ำเสมอ
• การพ่น: การฉีดพ่นเป็นวิธีที่พบบ่อยที่สุดในการใช้การเคลือบแบบสอดคล้องกันเนื่องจากมีความหนาของการเคลือบแบบสม่ำเสมอและสามารถใช้สำหรับปริมาณการผลิตขนาดใหญ่ มีอุปกรณ์ฉีดพ่นหลายประเภทรวมถึงปืนสเปรย์ที่ช่วยอากาศปืนพ่นแบบไม่มีอากาศและปืนสเปรย์ไฟฟ้าสถิต
• จุ่ม: การจุ่มเกี่ยวข้องกับการดื่ม PCBA ในอ่างอาบน้ำของการเคลือบแบบสอดคล้องทำให้การเคลือบสามารถครอบคลุมพื้นผิวทั้งหมดของ PCBA วิธีนี้เหมาะสำหรับ PCB ขนาดใหญ่หรือสำหรับแอปพลิเคชันที่จำเป็นต้องมีการเคลือบหนา อย่างไรก็ตามอาจเป็นเรื่องยากที่จะควบคุมความหนาของการเคลือบและอาจส่งผลให้การเคลือบส่วนเกินที่ขอบของ PCBA

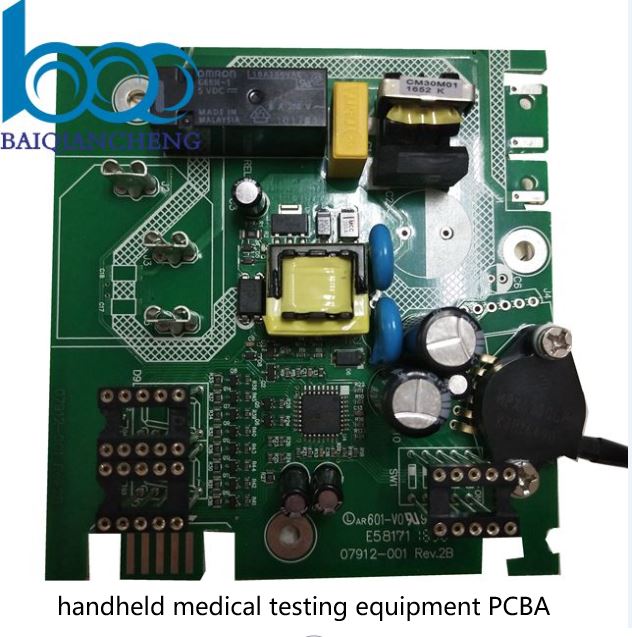

• การเคลือบแบบเลือก: การเคลือบแบบเลือกเป็นวิธีการเคลือบที่มีความแม่นยำซึ่งใช้เครื่องจ่ายหุ่นยนต์เพื่อใช้การเคลือบผิวเฉพาะกับพื้นที่เฉพาะของ PCBA วิธีนี้เหมาะสำหรับแอปพลิเคชันที่มีเพียงส่วนประกอบหรือพื้นที่บางอย่างของ PCBA ที่ต้องการการป้องกันเช่นในชุดประกอบ PCBA อิเล็กทรอนิกส์ทางการแพทย์หรืออุปกรณ์ทดสอบการแพทย์แบบมือถือ PCBA-

การบ่มการเคลือบแบบสอดคล้องกัน

หลังจากใช้การเคลือบแบบสอดคล้องกันมันเป็นสิ่งสำคัญในการรักษาการเคลือบอย่างถูกต้องเพื่อให้แน่ใจว่าจะให้ระดับการป้องกันที่ต้องการ กระบวนการบ่มขึ้นอยู่กับประเภทของการเคลือบและคำแนะนำของผู้ผลิต มีวิธีการหลายวิธีสำหรับการบ่มการเคลือบผิวที่สอดคล้องกันรวมถึงการอบแห้งอากาศการบ่มความร้อนและการบ่มอัลraathiolet (UV)

• การอบแห้งด้วยอากาศ: การอบแห้งอากาศเป็นวิธีที่ง่ายที่สุดและคุ้มค่าที่สุดในการบ่มการเคลือบที่สอดคล้องกัน มันเกี่ยวข้องกับการอนุญาตให้การเคลือบแห้งที่อุณหภูมิห้องเป็นระยะเวลาที่กำหนด อย่างไรก็ตามวิธีนี้อาจช้าและอาจไม่เหมาะสำหรับการเคลือบทุกประเภท
• การบ่มความร้อน: การบ่มความร้อนเกี่ยวข้องกับการให้ความร้อน PCBA ถึงอุณหภูมิเฉพาะตามระยะเวลาที่กำหนดเพื่อรักษาการเคลือบ วิธีนี้เร็วกว่าการอบแห้งอากาศและสามารถใช้สำหรับการเคลือบที่กว้างขึ้น อย่างไรก็ตามต้องใช้เตาอบบ่มและอาจไม่เหมาะสำหรับ PCB ที่มีส่วนประกอบที่ไวต่อความร้อน
• การบ่ม UV: การบ่ม UV เกี่ยวข้องกับการเปิดเผย PCBA ถึงแสงอัลตราไวโอเลตเพื่อรักษาการเคลือบ วิธีนี้เร็วมากและสามารถใช้สำหรับการเคลือบที่หลากหลาย อย่างไรก็ตามมันต้องใช้โคมไฟบ่ม UV และอาจไม่เหมาะสำหรับการเคลือบทุกประเภท

การตรวจสอบหลังการเคลือบ

หลังจากการบ่มการเคลือบแบบสอดคล้อง PCBA ควรได้รับการตรวจสอบเพื่อให้แน่ใจว่าการเคลือบได้ถูกนำไปใช้อย่างถูกต้องและให้ระดับการป้องกันที่ต้องการ ควรดำเนินการตรวจสอบต่อไปนี้:

1. การตรวจสอบภาพ: PCBA ควรได้รับการตรวจสอบด้วยสายตาเพื่อให้แน่ใจว่าการเคลือบนั้นมีความสม่ำเสมอและปราศจากข้อบกพร่องใด ๆ เช่นฟองสบู่รอยร้าวหรือการทำงาน
2. การวัดความหนา: ความหนาของการเคลือบควรวัดโดยใช้มาตรวัดความหนาของการเคลือบเพื่อให้แน่ใจว่าเป็นไปตามข้อกำหนดที่ระบุ
3. การทดสอบการยึดเกาะ: ควรทำการทดสอบการยึดเกาะเพื่อให้แน่ใจว่าการเคลือบจะยึดติดกับ PCBA อย่างเหมาะสม สามารถทำได้โดยใช้การทดสอบข้ามหรือการทดสอบเทป
4. การทดสอบการทำงาน: PCBA ควรได้รับการทดสอบตามหน้าที่เพื่อให้แน่ใจว่าการเคลือบไม่ได้ส่งผลกระทบต่อประสิทธิภาพของส่วนประกอบหรือฟังก์ชั่นโดยรวมของ PCBA

บทสรุป

การใช้การเคลือบแบบสอดคล้องเป็นขั้นตอนสำคัญในกระบวนการประกอบ PCBA อิเล็กทรอนิกส์เนื่องจากให้การป้องกันปัจจัยด้านสิ่งแวดล้อมและเพิ่มความน่าเชื่อถือและอายุยืนของอุปกรณ์อิเล็กทรอนิกส์ โดยทำตามขั้นตอนที่ระบุไว้ในบล็อกนี้คุณสามารถมั่นใจได้ว่าการเคลือบแบบสอดคล้องนั้นถูกนำไปใช้อย่างถูกต้องและให้ระดับการป้องกันที่ต้องการ

หากคุณกำลังมองหาซัพพลายเออร์ PCBA แบบอิเล็กทรอนิกส์ที่เชื่อถือได้ซึ่งให้บริการเคลือบผิวคุณภาพสูงโปรดติดต่อเราสำหรับข้อมูลเพิ่มเติม เรามีประสบการณ์อย่างกว้างขวางในชุดประกอบ PCBA PCB POLและชุดประกอบ PCBA ประเภทอื่น ๆ และเรามุ่งมั่นที่จะให้บริการลูกค้าและบริการที่ดีที่สุดเท่าที่จะเป็นไปได้

การอ้างอิง

• "คู่มือการเคลือบแบบ conformal" มีจำหน่ายจากผู้ผลิตสารเคลือบผิว
• IPC-CC-830B: ข้อกำหนดและวิธีการทดสอบสำหรับสารประกอบฉนวนไฟฟ้าสำหรับชุดประกอบสายไฟที่พิมพ์ออกมา
